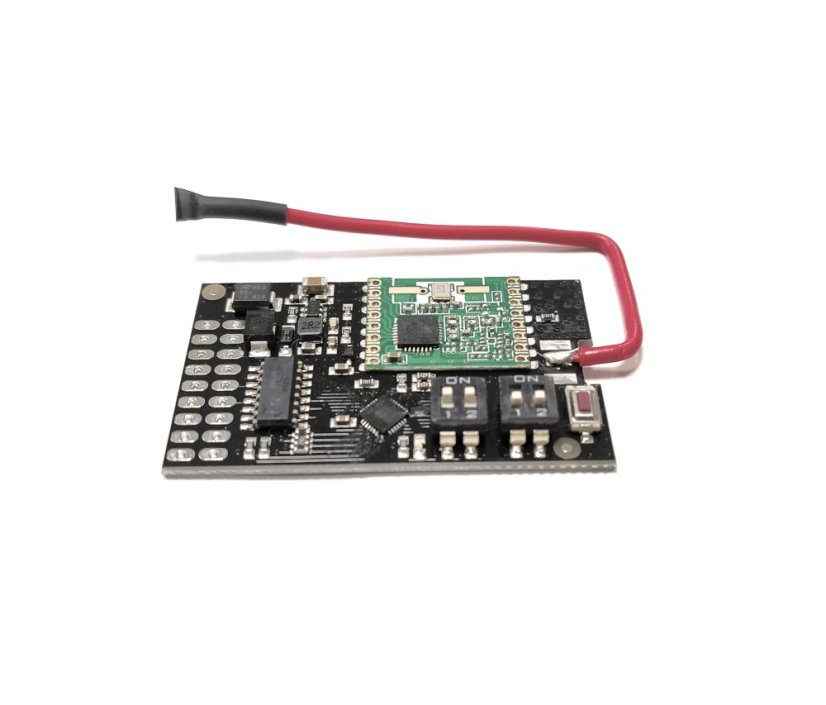

RTX - univerzální mikromodul dálkového ovládání

Modul RTX je určen pro snadnou realizaci dálkových ovládání a pro přenosy povelů a stavů nejrůznějších zařízení. Modul již obsahuje kompletní algoritmus kódování, zabezpečení přenosu, dekódování a kompletní VF část. Zákazník nic neprogramuje.

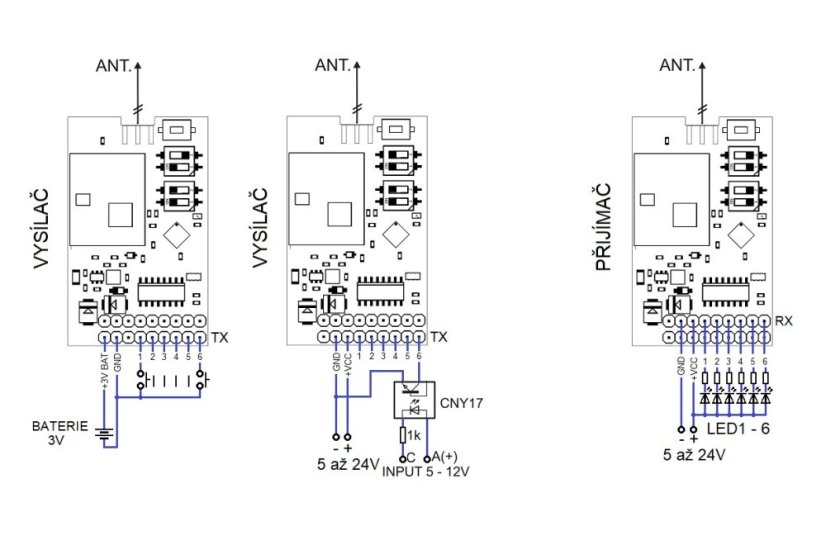

Jedná se univerzální modul, který lze nastavit přepínačem do režimu vysílače nebo přijímače. Stačí jen připojit na vstupy tlačítka, optočleny nebo jiný bezpotenciálový spínací prvek. Na výstupy pak přímo spínací relé nebo opět jiný oddělovací prvek (optočlen apod.). O přenos informace se postará již samotný modul, stejně tak jeho bezpečnost a odolnost proti vnějšímu rušení. Do paměti přijímače lze uložit až 20 vysílačů, se kterými pak komunikuje. Stav na vstupu vysílače je promítán na výstup přijímače.

Technické parametry:
- frekvence: 868MHz
- modulace: FSK
- VF vysílací výkon: +12dBm

Modul RTX v režimu vysílače
- napájení: 3V ( piny +3V0 a GND)
- nebo 5-25V (piny GND a +VCC)
- odběr v klidu: 11uA (3V), 1mA(12V)
- odběr při vysílání: 4 mA (3V)

Modul RTX v režimu přijímače
- napájení: 5-25V (piny GND a +VCC)
- odběr příjem aktivní:7 až 9 mA (12V)
- max. povolený proud jedním výstupem je 100 mA

Rozměry modulu: 49x30mm
